Simulador DNP3, IEC 60870-5-104/101/103, Modbus y OPC desc1desc2

logoab
  • Soporte en línea interactuando con su equipo para una solución inmediata y satisfactoria.
  • Herramienta Intuitiva
  • Simulación de múltiples IEDs simultáneamente.
  • Herramienta para Animación de Mímicos.
  • Protocolos DNP3, IEC 60870-5-101/103/104 y Modbus.
  • Simulador DNP3 Master Slave
  • Simulador IEC 60870-5-104 Master Slave
  • Simulador IEC 60870-5-101 Master Slave
  • Simulador IEC 60870-5-103 Master
  • Simulador OPC Client Server
  • Simulador Modbus Master Slave
  • Permite exportar datos sobre las pruebas realizadas.
  • Contienen diferentes filtros para la ubicación de la señales.
  • Simulación de múltiples IEDs simultáneamente.
  • Herramienta para Animación de Mímicos.
  • Protocolos DNP3, IEC 60870-5-101/103/104 y Modbus.
  • Autosimulación de señales en dispositivos esclavos.
  • Clonación de dispositivos.
  • Trace. Permite realizar un rápido diagnóstico de las redes de comunicación
  • Viewer. Desplegar datos de forma sencilla, con estampa de tiempo, nombre, descripción y calidad.
  • Comandos. Permite configurar comandos previamente para realizar las pruebas de forma más rápida.
  • Herramienta IPscan. Busca dirección Ip de los dispositivos en la red.
Para ver las características completas, descargue el datashhet
  • Versión: 4.0
  • Sistema Operativo: Windows XP / XP 64 bit / Vista / Vista 64 bit / 7 / 7 64 bit / 8 / 8 64 bit / 2003 / 2008 / 2008 64 bit / 2008 R2 / Server 2012.
  • Prerequisitos: .NET Framework 3.5 Service Pack (incluido en el instalador)
  • Llave Hardware: No requerida

Axon Test

Simulador de protocolos de comunicación

Simulador IEC 60870-5-101/104/103, DNP3, Modbus, OPC

Descripción

Herramienta para el análisis y pruebas de protocolos de telecontrol, permite simular conexiones con diferentes protocolos de comunicación tanto maestros como esclavos. Cuenta con diferentes herramientas que se han diseñado para facilitar y agilizar las pruebas: detectar problemas y analizar el estado de comunicaciones en los proyectos, simulando dispositivos o centros de control. También permite exportar el resultado de las pruebas tanto en las señales recibidas como en el análisis de tramas. Axon Test es un producto de Axon Group Ltda.

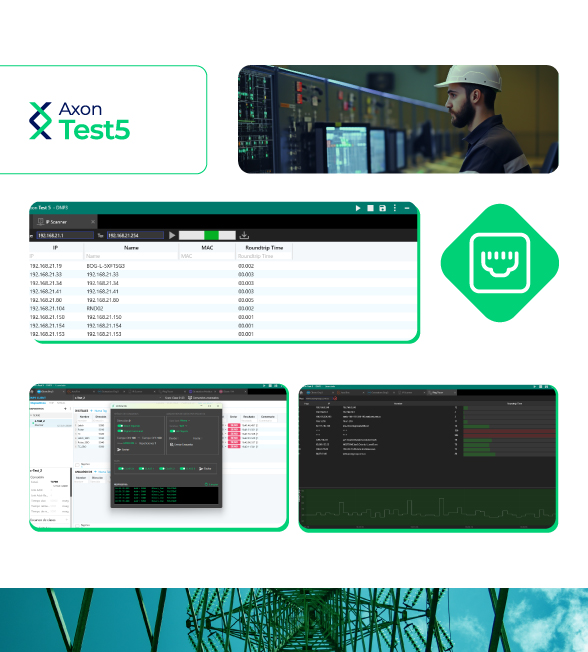

Características y protocolos

El simulador de protocolos Axon Test está diseñado para análisis y pruebas de los diferentes IEDs o centros de control de una forma simple y rápida, utilizando protocolos como:

Además cuenta con herramientas adicionales útiles en pruebas como:

  • IP SCAN
  • EMULADOR DE CONEXIONES SERIAL/TCP
  • TELNET

Ventajas y beneficios

  • Axon Test es una herramienta intuitiva de fácil y rápido uso.
  • Permite exportar los datos sobre las pruebas realizadas
  • Contiene diferentes filtros para la ubicación de las señales
  • Posee herramientas para la configuración de las señales a probar
  • Entrega un informe específico sobre los posibles errores de conexión encontrados.
  • Puede realizar actualizaciones sin costos adicionales.
  • Realice un rápido diagnóstico de las redes de comunicación, con la herramienta trace que permite el análisis de las tramas.
  • Fácil configuración de Autosimulación de señales en dispositivos esclavos.
  • Permite simular múltiples dispositivos simultáneamente

Configuración

Permite crear diferentes conexiones tanto para dispositivos maestros como para esclavos, también la creación con descripción de las señales a probar. La creación de señales no es necesaria para la simulación de IEDs pero ayuda a identificar más fácilmente las señales a verificar.

Cuenta con un árbol de protocolos maestros/esclavos. Al lado derecho de su interfaz se despliegan todas las características para la configuración de cada uno de los IEDs agregados. En esta sección se pueden configurar: Parámetros de conexión, señales de entrada/salida con sus respectivas direcciones. Para los dispositivos esclavos, en cada una de las señales se cuenta con propiedades de auto-simulación, característica que permite configurar de forma individual o en diferentes grupos de variables a la vez

Comandos

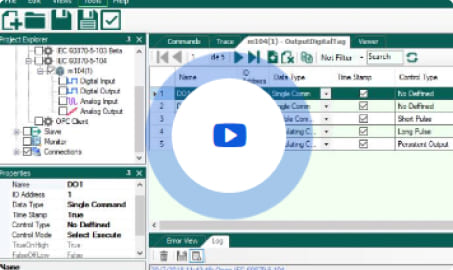

Axon Test permite ejecutar diferentes tipos de comandos. Si han sido configurados previamente en Digital Output, estos aparecen en la ventana por defecto comandos, donde se pueden ejecutar fácilmente según el tipo de mando configurado. Si no son previamente configurados es necesario seleccionar la ventana de comandos avanzados donde se puede ejecutar cualquier tipo de mando sin estar previamente configurado.

IEDs agregados. En esta sección se pueden configurar: Parámetros de conexión, señales de entrada/salida con sus respectivas direcciones. Para los dispositivos esclavos, en cada una de las señales se cuenta con propiedades de auto-simulación, característica que permite configurar de forma individual o en diferentes grupos de variables a la vez.

Viewer

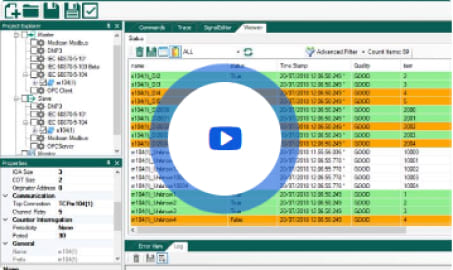

  • Desplegar todos los datos configurados en el simulador Axon Test en tiempo real, con todos los parámetros según sea el protocolo configurado, entre ellos: estampa de tiempo, nombre, descripción, calidad.
  • Permite visualizar todos los datos que se reciban o se envían entre conexiones maestro/esclavo, sin importar que la señal haya sido configurada previamente.
  • Realizar filtros adecuados a sus necesidades con fácil manejo de las variables y según la necesidad en el momento de diagnosticar o realizar pruebas.
  • Visualizar las señales digitales en colores según su valor, para una fácil y rápida distinción.
  • Simular señales en los dispositivos esclavo.

Trace

Esta herramienta permite hacer el seguimiento del intercambio de tramas de comunicación entre los dispositivos, para hacer un diagnóstico del estado de las comunicaciones de manera fácil, rápida y sencilla, debido al tratamiento realizado sobre las tramas de comunicación, las cuales son descompuestas y analizadas para mejorar su legibilidad.

Otras herramientas

Axon Test además de simular protocolos, también cuenta con otras herramientas útiles al momento de realizar unas pruebas, como escanear las direcciones IP, o un emulador de conexiones serial o TCP con el cual puede enviar o recibir caracteres específicos en una conexión SERIAL/TCP. Además cuenta con una herramienta Telnet que permite hacer gestión de equipos.

Aprenda más…

Descripción

Axon Test es un simulador IEC 60870-5-101, IEC 60870-5-104, DNP3 y Modbus, En este video veremos como simular todos los comandos de una subestación en poco minutos.



Descripción

La flexibilidad del sistema Axon Test permite realizar la simulación de una subestación completa hacia un centro de control.



Descripción

Axon Test es un simulador de múltiples protocolos de telecontrol, tiene múltiples herramientas que facilitan la ejecución de un diagnostico o pruebas de un proyecto.
